ICMflex kısmi deşarj dedektörü, kısmi deşarj arızası bulucu ve kayıp faktörü ölçüm sistemi
ICMflex kısmi deşarj (PD) dedektörü, kısmi deşarj arıza bulucu ve kayıp faktörü ölçüm sistemi; dağıtım sınıfı kablo testi ve döner makine testinin yanı sıra kısmi deşarj tespiti, kayıp faktörü (tan delta) ölçümleri ve kısmi deşarj arıza tespitini içeren diğer saha görevlerine yönelik çok yönlü bir araçtır. Test işlemini basitleştirmek için tasarlanmıştır ve tek bir cihazla çeşitli farklı ölçüm görevlerini gerçekleştirmenize olanak tanır.
ICMflex'in başlıca özellikleri şunlardır:

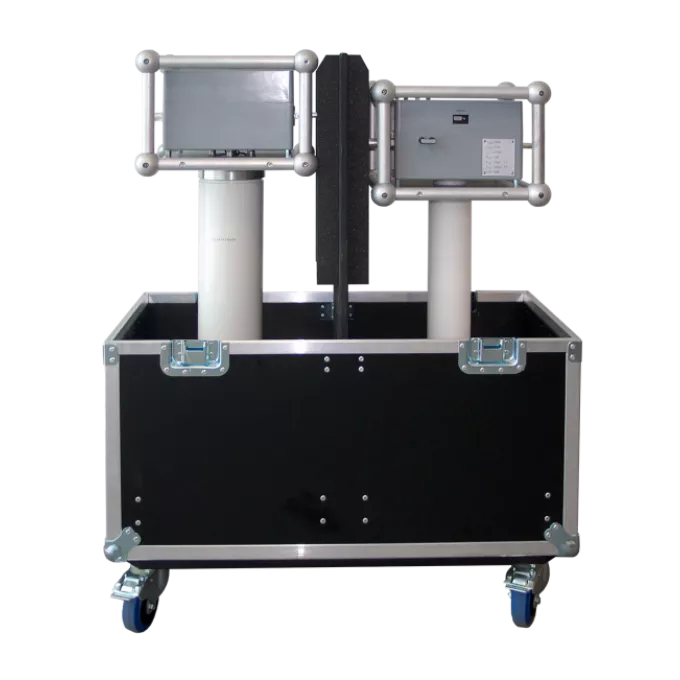

- Kısmi deşarj algılama, kısmi deşarj hatası tespiti ve tan delta ölçümlerini özel ihtiyaçlarınıza göre birleştirmenizi sağlayan modüler tasarım.

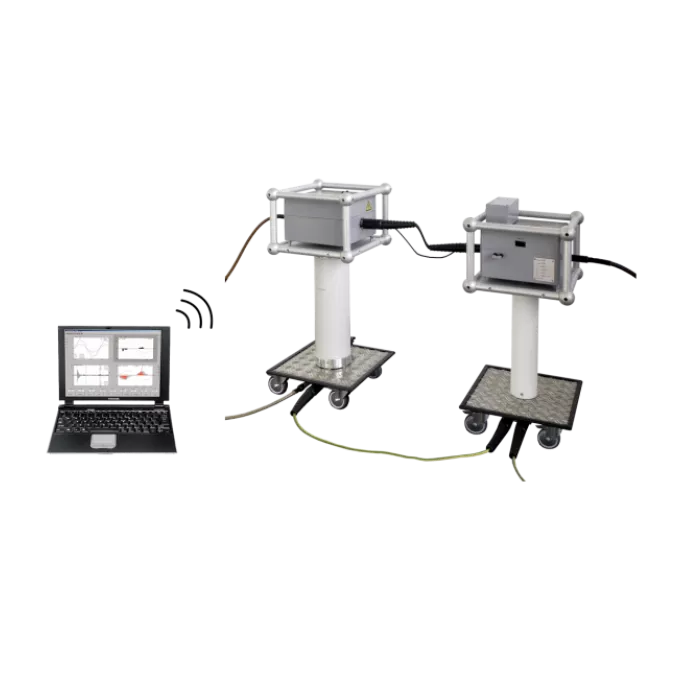

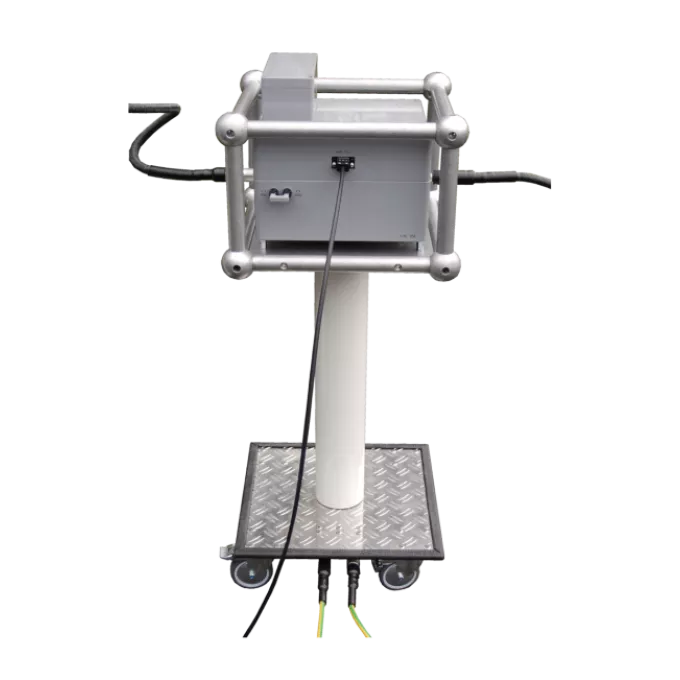

- ICMflex yazılımı ile Bluetooth veya fiber optik kablo üzerinden uzaktan kontrol edilebilir
- Etkili gürültü önleme yöntemleri
- Birçok farklı gerilim seviyesi için mevcuttur
- Hepsi bir arada yazılım paneli, ilgili tüm ölçüm verilerine kapsamlı bir genel bakış sağlar
- Yazılım destekli adım adım kılavuz
ICMflex yazılımının kurulumu başarısız oluyor.
Kurulum için gerekli kullanıcı haklarına sahip olup olmadığınızı kontrol edin. Bunun için yönetici hakları gerekmektedir.
The PC cannot find the ICMflex.
If no communication between the ICMflex and the software can be established, please reboot the control computer and check:
- If all necessary drivers are installed properly (see user guide sections 4.2 and 4.3)
- If the battery is charged.
In order to check this, measure the DC voltage when trying to establish a connection to the ICMflex. Connect the battery to the ICMflex as shown in Figure 105 in the user guide (please check the polarity first). If the voltage is 10.5 V or less, the battery needs to be recharged. If the voltage drops down even after charging for at least six hours, the battery is faulty.
ICMflex uygulama penceresi, Windows 10'da yüksek çözünürlüklü monitörlerde çok küçük görünüyor.
2017 Creator's Update ile Windows 10'la çalışan bilgisayarlarda ICMflex uygulama penceresi, yüksek çözünürlüklü monitörlerde çok küçük görünebilir. Yazılımın ekran boyutunu büyütmek için lütfen aşağıdaki adımları izleyin:
1. Masaüstündeki uygulama kısayoluna sağ tıklayın.
2. Bağlam menüsünden "Properties" (Özellikler) öğesini seçin, böylece "Properties" (Özellikler) penceresi açılır (kullanıcı kılavuzunda Şekil 106).
3. "Compatibility" (Uyumluluk) sekmesinde "Override high DPI scaling behaviour" (Yüksek DPI ölçekleme davranışını geçersiz kıl) seçeneğini etkinleştirin ve "Scaling performed by" (Ölçeklendirmeyi yapan) seçeneğini "System" (Sistem) olarak ayarlayın.
4. Yönetici haklarına sahipseniz ilgili düğmeye tıklayarak tüm kullanıcıların ayarlarını değiştirebilirsiniz.
5. "OK" (Tamam) düğmesine tıklayarak değişikliği onaylayın.
Kayıp faktörü (veya dağılma faktörü) nedir? Tan delta nedir?
Yüksek gerilimli ekipmanların yapımı için izolasyon malzemesi kullanılmalıdır. Yaygın olarak kullanılan izolasyon malzemeleri, dipollerin rezistif akımları veya polarizasyon akımları nedeniyle kayıplar gösterir. Bu kayıpların büyüklüğü genellikle izolasyonun kalitesinin göstergesi olarak kullanılabilir. Eskimiş izolasyonun kalitesini değerlendirirken artan dağılma; yağ veya kâğıt ayrışmasını (transformatörler), nemi, elektrokimyasal süreçleri (polimerik kablolardaki su ağaçları) veya ağır kısmi deşarjı gösterir.İdeal kapasitörle (C), izolasyon malzemesinin (dielektrik) direnci sınırsızca büyüktür. Bir AC gerilimi (V) uygulandığında akım (IC), gerilimi tam olarak ϕ = 90 ° şeklinde yönlendirir. Bu ideal kapasitöre yakın olup önemsiz dirence sahip bir bileşen, bir dielektrik kaybı analizörünün referans dalı için standart (veya referans) kapasitör olarak kullanılmalıdır.Teknik izolasyon sistemleri genellikle pek mükemmel olmayan izolasyon malzemesinden üretilir ve sağlanan gerilime (V) eşevreli küçük bir akıma (IR) yol açar. Bu akım, ideal bir kapasitöre (C) paralel bir direnç (R) ile açıklanabilir. Gerçek akım (I) ile ideal akım (IC) arasındaki faz farkı, faz açısı: "delta" şeklinde tanımlanabilir.P = Q · tan delta olduğundan tan delta ile orantılı kayıplar genellikle izolasyon malzemesinin kalitesini ifade etmek için bir tan delta değeri olarak verilir. Bu nedenle "delta" açısı "kayıp açısı" olarak, tan delta ise "kayıp faktörü" olarak tanımlanır.Düşük kayıplı kapasitörlerin (tan delta ~ 0° ve phi ~ 90°) iyi izolasyonu sayesinde ideal akım (IC) yaklaşık olarak gerçek akıma (I) eşittir; bunun sonucunda tan delta ve cos phi değerlerinde, göz ardı edilebilir bir sapma meydana gelir. Avrupa'da, dielektrik kayıplarını açıklamak için çoğunlukla dağılım faktörü tan delta kullanılırken Kuzey Amerika'da yaygın olarak güç faktörü (PF = cos phi) kullanılır. ICMflex yazılımı; hesaplanan kapasitans, gerilimler ve frekansla birlikte her iki değeri de görüntüler.
Döner makinelerde kombine kısmi deşarj ve tan delta ölçümünün avantajı nedir?
PD ölçümleri, yüksek gerilimli jeneratörlerde ve elektrik motorlarında statör çubuklarının ve statör sargılarının hizmet ömrünü ve kalitesini belirlemek için güvenilir ve doğru bir yöntemdir ancak şimdilik bu tür yüksek gerilimli bileşenler için fabrika kabul testleri sırasında kısmi deşarjların kabul seviyelerini tanımlayan uluslararası bir standart bulunmamaktadır. PD kabul testlerinde standartlaştırma bulunmazken 2015 yılında Uluslararası Elektroteknik Komisyonu tarafından yayınlanan IEC 600034-27-3 sayesinde tan delta ölçümleri için bu durum söz konusu değildir. Bu standart, yuva korona korumasına ve 6 kV veya üzeri nominal gerilime sahip, şekillendirilmiş statör çubukları için kabul kriterlerini tanımlar. Böylece yüksek frekanslı çevrim dışı PD ölçümünün doğruluğu ve verimliliği, düşük frekanslı tan delta ölçümünü tamamlar ve böylece her ikisinin de en iyi özellikleri bir araya getirilmiş olur.
ICMflex ile ölçüm yapmak için ne tür bir gerilim kaynağı kullanılabilir?
ICMflex; transformatörler, elektriksel dayanım testleri, rezonant test sistemleri, motor/jeneratör setleri ve VLF sistemleri gibi herhangi bir sabit veya taşınabilir yüksek gerilimli güç kaynağıyla kullanılabilir.
Çevresel arka plan gürültüsü kısmi deşarj ölçümümü engellerse ne yapabilirim?
Bozucu sinyallerin seviyesine, niteliğine ve kaynağına bağlı olarak ICMflex sistemi, gürültü yönetimi için farklı seçenekler sunar. Tüm faz boyunca stabil olan bir gürültü seviyesi, düşük düzeyli diskriminatör (LLD) fonksiyonu ile kısmi deşarj kalıbından çıkarılabilir.ICMflex; frekans dönüştürücü anahtarlama darbeleri, elektrik deşarjı veya tristör ateşlemesi gibi yüksek frekanslı (HF) bozulmaya sahip bir ortamda kısmi deşarj ölçümleri için kullanılırsa analog geçitleme işlevinin kullanılması önerilir. ICMflex, bozulma sinyalini alan dahili akım transformatörü ile yüksek gerilim filtresine bağlanır. Bu sinyal daha sonra darbe gürültülerini karıştırarak gürültüyü azaltmak için kullanılır.Bir rölenin anahtarlanması veya tristör ateşlemesi gibi bozulmaların bilinen bir kaynağı varsa bozulma öncesinde bir TTL sinyali oluşturmak mümkün olabilir. Fiber optik (FO) geçitleme için isteğe bağlı fonksiyona sahip bir ICMflex, PD ölçüm yolunu engellemek için fiber optik bir kablo aracılığıyla özel bir geçit sinyali vericisi (GST1) tarafından HV potansiyeline iletilen bu TTL sinyalini kullanabilir.
