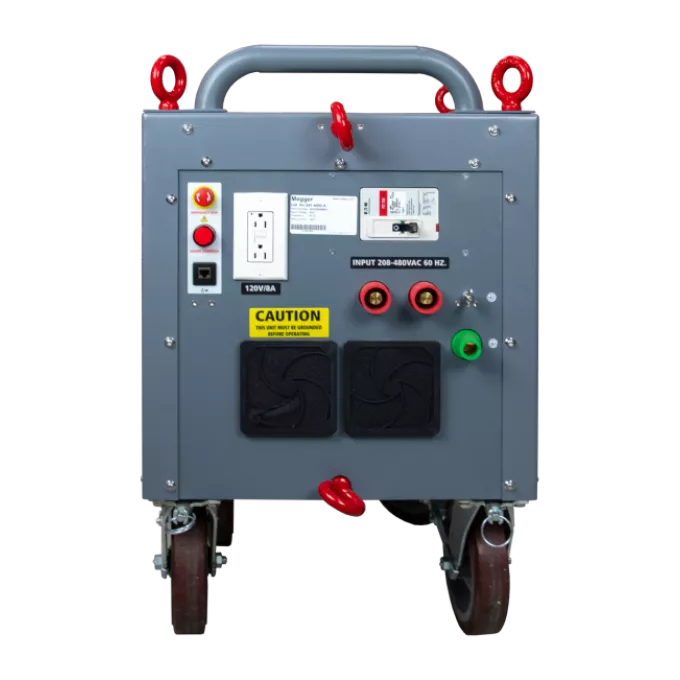

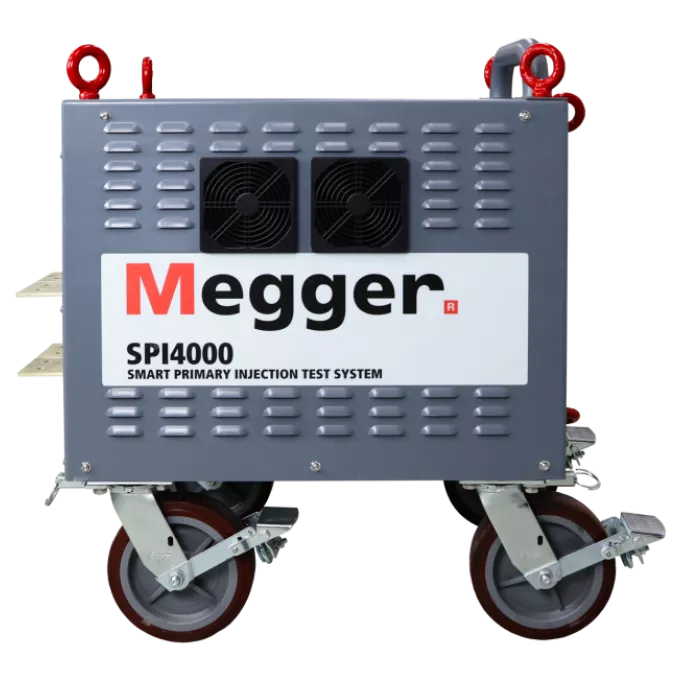

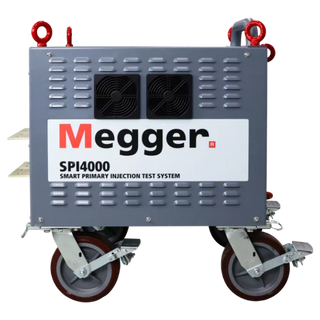

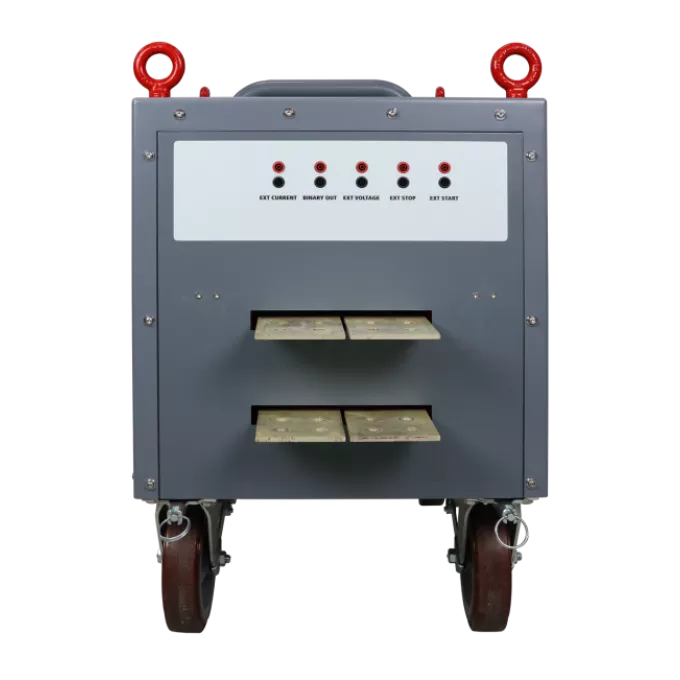

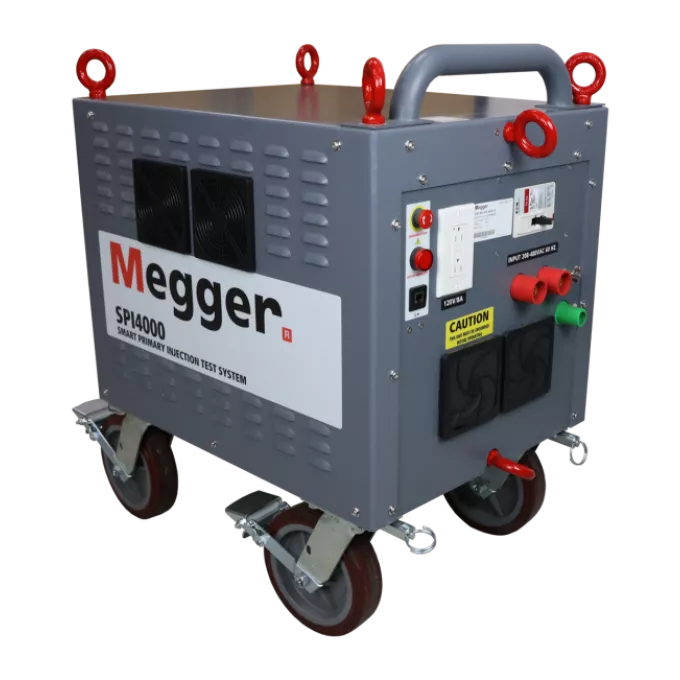

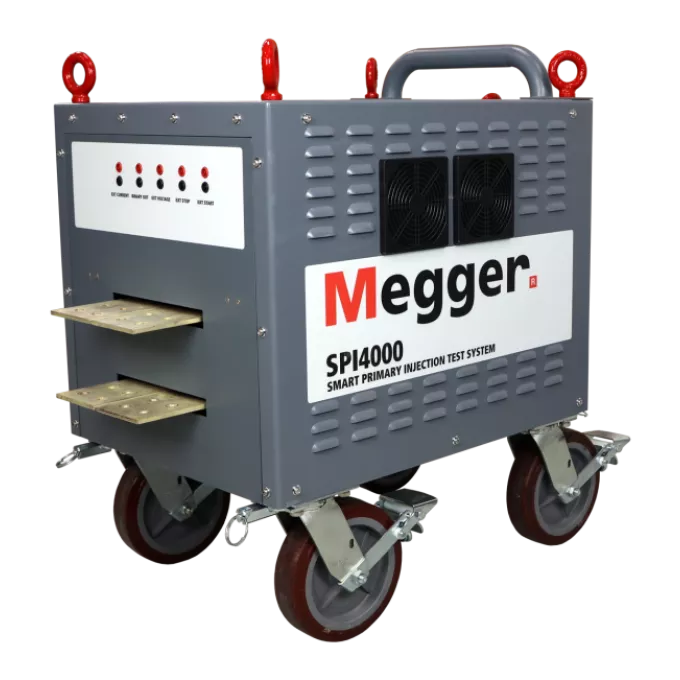

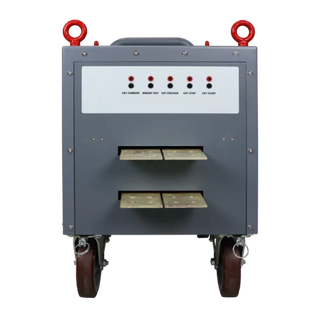

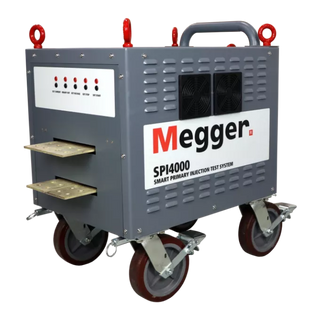

SPI4000 akıllı birincil enjeksiyon test sistemi
SPI4000; alçak gerilimli güç devre kesicileri, termal manyetik veya elektronik trip cihazları ile donatılmış kalıp kasalı devre kesicileri, aşırı akım röleleri ve termal röleler dahil olmak üzere çok çeşitli cihazları birincil enjeksiyon yoluyla test etme esnekliğine sahip, yüksek akımlı birincil enjeksiyon test sistemidir. 4000 Amp'e kadar çerçeve boyutu sınıfına sahip devre kesicileri içermek üzere tasarlanan SPI4000, NEMA AB-4 test kılavuzlarına tam olarak uygundur.
SPI sistemi, önceden belirlenmiş bir akım genliği girmenize olanak tanıyan ilk yüksek akım test sistemidir ve çıkış akımını yüksek genliklerde darbelendirerek test örneğini önceden ısıtmadan, istenen yüksek akımı üretip düzenler. Ayrıca SPI sistemi, benzersiz bir şekilde çıkış ateşleme açısını otomatik olarak ayarlayarak herhangi bir yük için her seferinde akım sıfır geçişinde açılma özelliğine sahiptir. Bu, tüm devre kesici tipleri için DC ofsetini ortadan kaldırır ve çeşitli yükler ve devre kesiciler için ateşleme açısını belirleme ve manuel olarak ayarlama ihtiyacını ortadan kaldırır
Kısa süreli alma, atmıyor
SPI4000, eğri üzerindeki maksimum atma süresinin %130'u olan çıkış darbeleri gönderir. Genel bir devre kesici formuyla test yaparken maksimum atma süresinin doğru şekilde doldurulduğundan emin olun. Gerekirse gelişmiş ayar daha uzun bir darbe süresi yapılandırmanızı sağlayacaktır.
Uzun süreli alma, doğru şekilde kaydedilmiyor
SPI, uzun süreli alma testleri gerçekleştirmek için alma akımının %80'ini bulur, ardından akımı kademeli olarak artırır. Daha sonra, alma işlemi gerçekleştiğinde ekranın sağ üst kısmındaki "Simulate Breaker Trip" (Devre Kesici Tripini Simüle Et) düğmesine basmanız istenir. Bu, devre kesicinin atma ünitesindeki yanıp sönen veya sabit kalan ışıkla gösterilir. Ardından SPI, akımı azaltmaya başlar ve alma düştüğünde düğmeye tekrar basmanız gerekir. Bu durum, atma ünitesinin üzerindeki alma ışığının sönmesiyle anlaşılır. Son olarak SPI akımı bir kez daha artırır, bu kez ilk artışın yarı hızında olur. Alma göstergesi/ışığı tekrar yanar yanmaz düğmeye üçüncü kez basmanız gerekir. Bu işlem, kaydedilen alma akımının doğruluğunu artırır. Uzun süreli alma işlemi doğru şekilde kaydedilmiyorsa kullanıcı, rampayı yapılandırmak için testten önce "Advanced settings" (Gelişmiş ayarlar) seçeneğini belirleyebilir. Size göre çok hızlı şekilde meydana geliyorsa zaman yavaşlatılabilir ve bu da yanlışlıklardan kaçınmanızı sağlar.
Ünite, topraklama kaybı alarmı gösteriyor
Ünite, düzgün çalışması için toprak/topraklamaya bağlanmalıdır (bundan sonra toprak olarak anılacaktır). Ünite güvenli bir toprak bağlantısı algılamadıkça çıkışa enerji verilmez. Lütfen sağlam ve güvenli bir toprak bağlantısı olduğundan emin olun.
Anlık alma testi sırasında, devre kesicinin attığını belirten bir hata oluyor ve ünite şu anda başlama akımını azaltmamı öneriyor.
Anlık alma testi sırasında SPI istenen akımın ilk olarak %80'ine çıkar ve ardından istenen akıma yükselmeye devam eder. İstenen akımın %80'i devre kesiciyi attırırsa "Lower Starting Current" (Başlama Akımını Düşür) mesajı görüntülenir. Bu durum, başlama akımının çok yüksek olduğunu ve devre kesicinin istenen akıma ulaşmadan önce atmasına neden olduğunu gösterir.
Bu sorunu çözmenin birkaç yolu vardır. Başlama akımının devre kesicinin atma eşiğinin altında olduğundan emin olmak için istenen akımı azaltabilirsiniz. Alternatif olarak, istenen akım yüzdesini %80'den %60'a veya %70'e düşürmek için ayarları değiştirebilirsiniz. Ayrıca, düzenlenmemiş ayarlar da devre kesicinin anlık alma akımına ulaşmadan, zamanından önce atmasına neden olabileceğinden devre kesicinin atma ünitesindeki kısa süreli ayarları kontrol etmek de önemlidir.
Test setinden yüksek akım alamıyorum
İki ana faktör, herhangi bir birincil enjeksiyon test setinden elde edilebilecek çıkış akımını önemli ölçüde etkiler.
- Giriş gerilimi: Çıkış büyüklüğü giriş gerilimiyle orantılıdır. Zayıf bir kaynağınız veya yüksek dirençli giriş kablolarınız varsa bu faktörler çıkış gücünde azalmaya neden olabilir.
- Test numunesinin bağlantıları: Test numunesine giden bağlantılar, cihazın sağlayabileceği akım büyüklüğü üzerinde kayda değer bir etkiye sahiptir. Devre kesici stabları üzerinden bağlantı çok önemlidir ve direnç oluşturabilir. Stablar aracılığıyla uygun bir bağlantının kurulduğundan ve uygun veri yolu boyutunun kullanıldığından emin olun. Stablar devre kesicinin parmak demetlerinde gevşekse bağlantıyı daha da sıkmak için test seti stabı ve devre kesici bağlantısı arasına veri yolu ara parçaları eklemek mümkün olabilir. Esnek stablar kullanılıyorsa bu iletken türü sağlam bağlantılara kıyasla daha yüksek dirence sahip olduğundan çıkış akımı azalacaktır. Örneğin bir devre kesiciden 10 V'de 30.000 amper geçirmek için çıkış devresi direnci 330 mikro ohm veya altında olmalıdır. Herhangi bir ekstra veri yolu veya gevşek bağlantı, direnç ekleyecek ve ünitenin sağlayabileceği akım miktarını hızla sınırlayacaktır.
SPI4000, 240 V girişle çalışabilir mi?
SPI4000 otomatik algılamaya sahiptir ve 240 V'de algılama ve çalışma sağlayacaktır. Ünite giriş gerilimini otomatik olarak algılayacağı için kademeleri veya başka bir şeyi değiştirmenize gerek yoktur.
Ünite, 4000 amperlik bir devre kesici ile kaç amper sağlayabilir?
SPI4000, CBS2 veya CBS3 stablar kullanılarak birkaç farklı 4000 amp ve 3200 amp devre kesici ile test edilmiştir ve ünite her durumda 40.000 amper üretebilmiştir.
SPI4000, taşınabilir bir jeneratörde kullanılabilir mi?
SPI4000, çeşitli boyutlarda jeneratörlerde test edilmiştir ve herhangi bir çalışma sorunu göstermemiştir. Jeneratör gücü ile çalışırken çıkış akımı için sınırlama faktörü jeneratörün çıkış gerilimi olacaktır. Yüksek akım testleri sırasında jeneratörün gerilim regülatörü, çıkış gerilimini korumak için gerilim dalgalanmalarına tepki verecektir. SPI'nın çıkış kapasitesindeki herhangi bir azalma, gerilim düşüşünün boyutuyla orantılı olacaktır. Örneğin jeneratörün geriliminde %10'luk bir düşüş yaşanırsa bu durum çıkışta yaklaşık %10'luk bir azalmaya neden olur.
SPI4000 ile hangi boyutta jeneratör kullanılması önerilir?
SPI4000 ile 150 kVA veya daha büyük bir jeneratör kullanmanızı öneririz. Yine de SPI4000, 75 kVA kadar küçük bir jeneratörle bile çoğu devre kesiciyi test etmek için yeterli akım üretebilir.
Mevcut DDA devre kesici stabları SPI4000 ile birlikte çalışır mı?
SPI4000, mevcut DDA stablarının üniteyle çalışmasını sağlayan bir adaptör plakası ile birlikte gelir. Esnek stablar için bir bağlantı noktası da bulunmaktadır.
Can the SPI4000 be used on a portable generator?
The SPI4000 was tested on generators of various sizes and exhibited no operating issues. When operating on generator power, the limiting factor for output current will be the generator’s output voltage. During high current tests, the generator’s voltage regulator will respond to voltage fluctuations in an effort to maintain the output voltage. Any reduction in the SPI’s output capacity will be proportionate to the extent of the voltage drop. For example, if the generator’s voltage experiences a 10 % drop, this will result in an approximate 10 % reduction in the output.
SPI4000 kamyonete, kamyona veya römorka nasıl yüklenebilir?
SPI4000, ünitenin alt kaidesi kullanılarak forkliftle kaldırılabilir. Ayrıca ünitenin kaldırma halkalarına kayışlar veya zincirler takılabilir. SPI4000'in kamyonetlere veya römorklara kolayca yüklenebilmesi için ünitenin yan tarafında, bir rampadan yukarı çekilmesini sağlayan iki adet gözlü kanca bulunur.
Ünite 15 ft giriş kablolarıyla birlikte verilir. SPI4000'de daha uzun giriş kabloları kullanılabilir mi?
Ünitenin çıkış akımı, kaynağın gücünden önemli ölçüde etkilenir. 480 V'de SPI, 800 ampere kadar çekebilir (anlık testler sırasında çok kısa bir süre için). 40 ft kablo eklenmesi %1 gerilim düşüşüne neden olur ve bu da çıkış kapasitesinde kabaca benzer bir kayba karşılık gelir.
Veri sayfasında 225 amp'lik bir giriş gösteriliyor. SPI4000, 100 amp'lik bir devre kesicide çalışır mı?
SPI4000, 100 amper gibi daha küçük bir devre kesici üzerinde çalışacaktır ve çıkışı, bir DDA yüksek akım test setininkine benzerdir. 100 amperlik bir devre kesicide, DDA'dakine benzer bir performans bekleyebilirsiniz. Ancak SPI4000'in (veya herhangi bir yüksek akım test setinin) çıkışının, çalışma sırasında yaşanan gerilim düşüşünden etkilendiğini belirtmek önemlidir. 100 amperlik bir devre kesici, 225 amperlik bir devre kesiciye kıyasla genelde daha küçük bir kabloyla beslenir. Anlık test gibi yüksek akım testleri sırasında SPI, 800 amperden fazla akım çekebilir ve gerilim düşüşü, 100 amperlik bir serviste, 225 amperlik bir serviste olduğundan daha belirgin olacaktır. Bu yüksek akımın süresi genellikle çok kısa olduğu için 100 amperlik devre kesici atmayacaktır. Ancak gerilim düşmesi daha önemli olabilir ve ünitenin tam çıkış kapasitesini biraz kısıtlayabilir.
