LTW300 serisi

İki telli açmasız döngü test cihazı
50 V – 440 V çalışma aralığı
110 V merkez tapalı döngü testi
CAT IV tesisat testi
Otomatik başlatma (auto start)
0,01 Ω çözünürlük

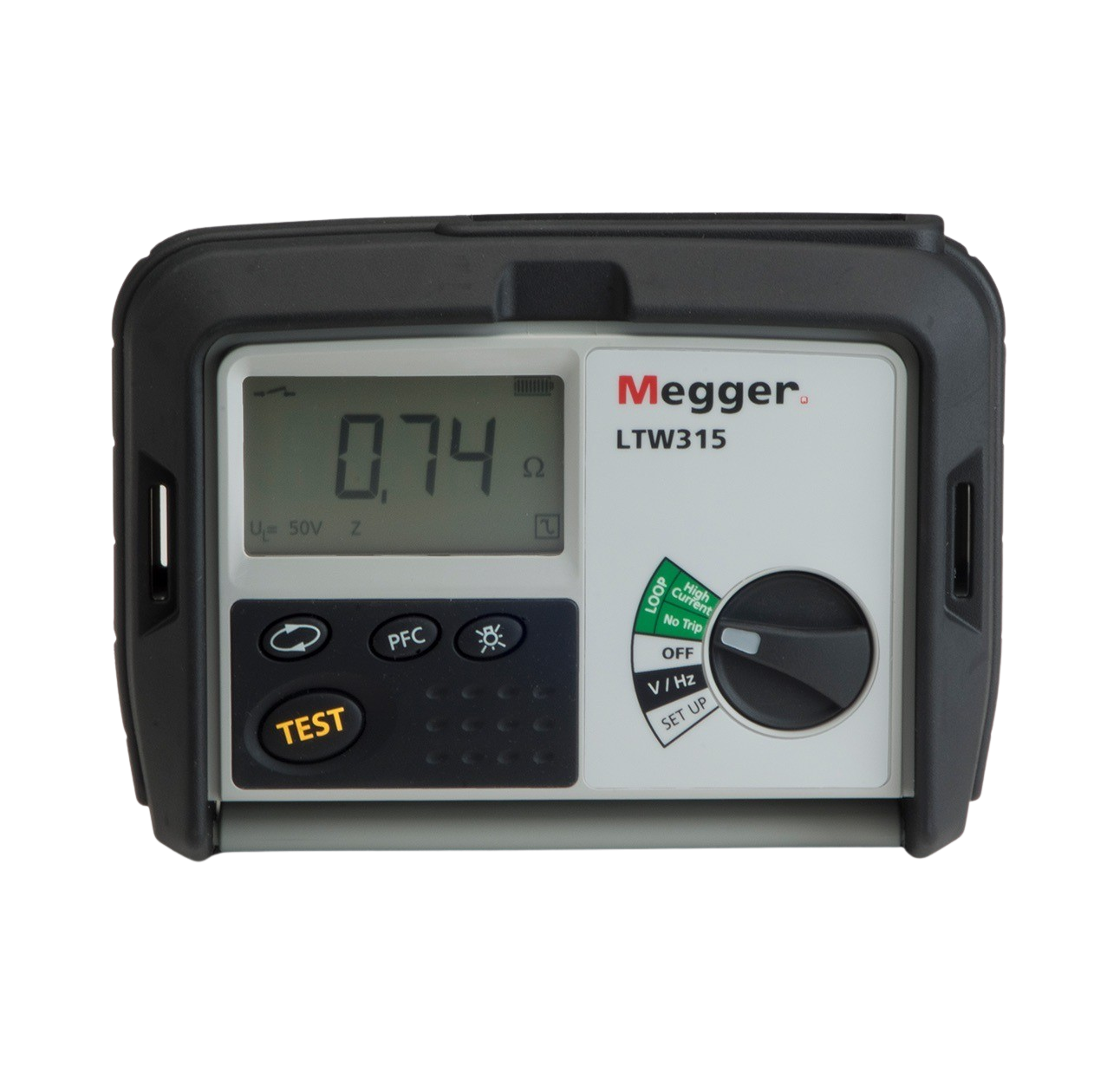

LTW300 iki telli açmasız döngü empedansı test cihazları, elektrik beslemesini kesmeye gerek kalmadan, yani enerjili bir elektrik devresinin döngü empedansını doğrular. Yeni LTW300 serisi cihazlar, 30 mA RCD’leri açmayan iki telli döngü test çözümü sunar ve geniş bir gerilim aralığında kullanılabilir.

Yeni LTW300 serisi, toprak döngü testini daha güvenli ve daha kolay hale getiren bir dizi özellik sunar. Seri şu modellerden oluşur:

• LTW315: iki telli döngü empedansı ölçümü

• LTW325: iki telli + maxZ + (R1 + R2)

• LTW335: iki telli + maxZ + (R1 + R2) + veri indirme

LTW300 serisi cihazlar, açmasız döngü testi kullanıldığında, çalışan ≥30 mA RCD’leri kesinlikle açmaz.
RCD korumalı üç fazlı devreler de test edilebilir; çünkü tüm test modları hem tek fazlı hem de üç fazlı sistemlerde çalışır.

Döngü testi yaklaşık 10 saniye sürer. Eğer cihaz, test sonucunda hataya neden olabilecek bir elektriksel gürültü tespit ederse, teste ek 10 saniye daha eklenir.

RCD takılı olmayan beslemelerde, yüksek akım testi kullanılmalıdır; çünkü bu durumda bir RCD’nin atma riski yoktur.
(Gürültü algılama yalnızca açmasız testlerde geçerlidir.)

LTW300 ayrıca, bir döngü testi sırasında beslemeyi sürekli izleyen gelişmiş gürültü algılama devreleri kullanır. Bu sayede, tesis ve servislerden kaynaklanan elektriksel gürültünün test sonucunun doğruluğunu bozmadığından emin olunur.
