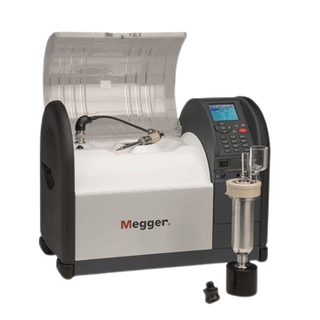

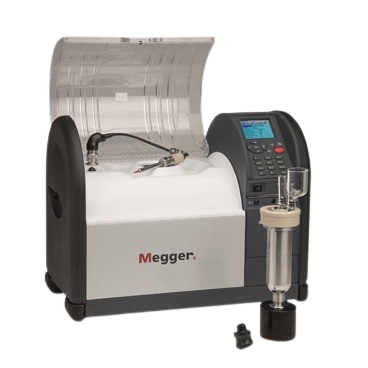

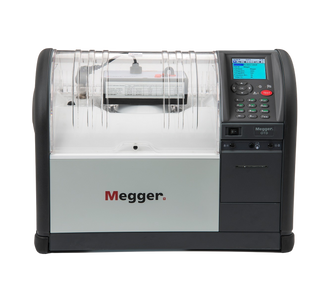

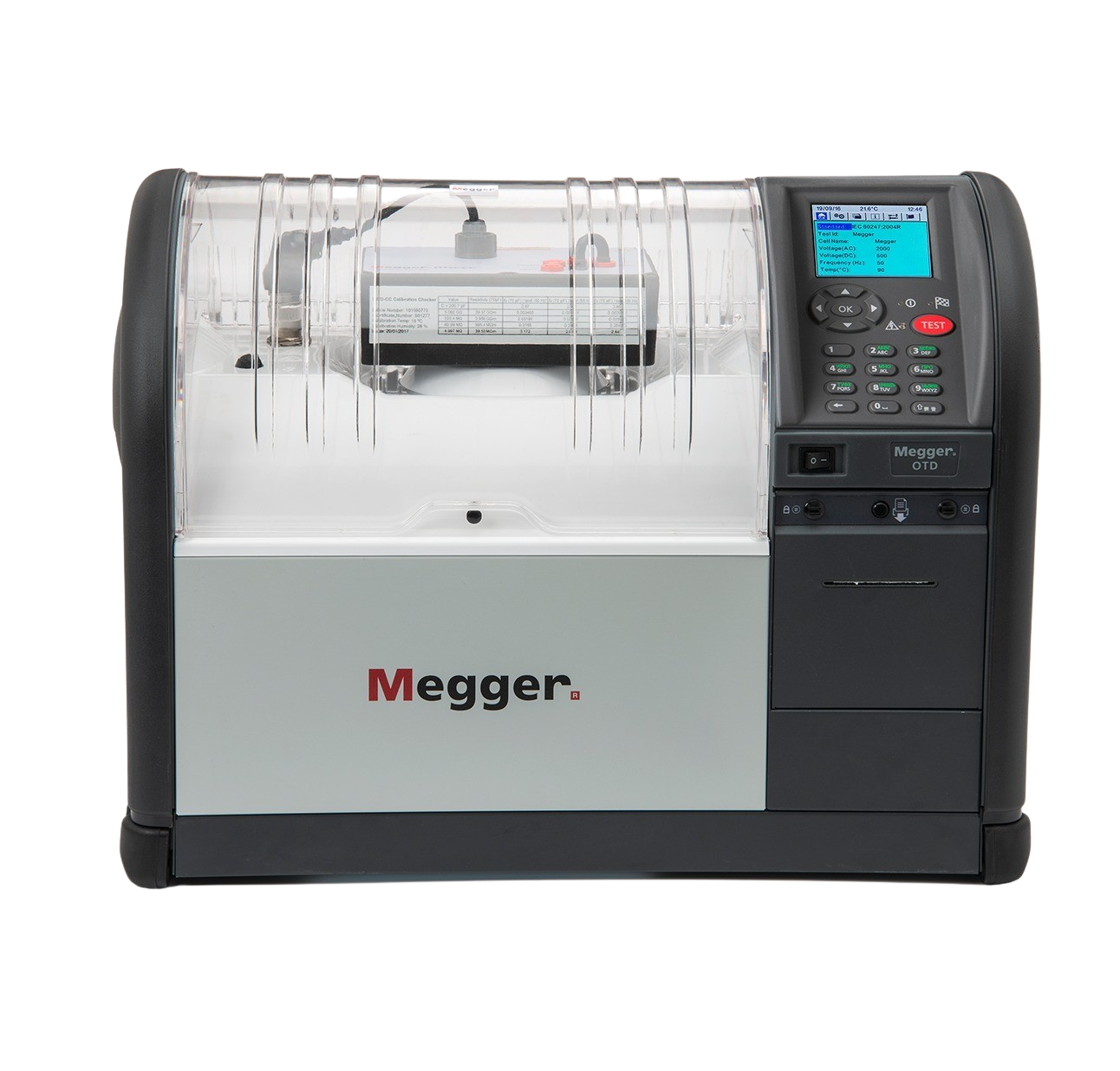

OTD - Yağ Tan Delta test seti
OTD Yağ Tan Delta, izolasyon sıvılarının tan deltasını, direncini ve bağıl geçirgenliğini ölçmek için tasarlanmış bir laboratuvar cihazıdır. Bu testler, izolasyon yağının genel kalitesine ilişkin daha kapsamlı bir perspektif sunar ve kirlenme olup olmadığını gösterir. Megger, OTD'nin özelliklerini laboratuvarlardaki verimlilik seviyelerini en üst düzeye taşıyacak şekilde geliştirmiştir.
Mikro işlemci kontrollü endüktif ısıtıcı sayesinde, IEC 60247'ye uygun olarak hücrenin tamamında sıcaklık aynı seviyede kalırken, soğutma için kullanılan fan sayesinde hücre soğuma süresi etkin bir şekilde hızlanır. Cihazın sıcaklık ölçüm kademesi 10-110ºC, hassasiyeti ise ±1ºC'dir. Testten önce ön ısıtma yapılacak şekilde ayarlanabilir. Otomatik yağ tahliye düzeneği, yağ kabını hareket ettirme ihtiyacını ortadan kaldırır.
Bu test seti güvenliğiniz göz önünde bulundurularak tasarlandığından, bir test sırasında istediğiniz zaman klavyedeki herhangi bir tuşa basarak testi sonlandırabilirsiniz ve bunu yaptığınızda yüksek gerilim hemen kesilerek test iptal edilir. Ayrıca, hücre bileşenlerinin tasarımı yağ dolum hızını en üst düzeye çıkarırken yağ akışındaki türbülansı mümkün olduğunca azaltıp hava sıkışmasını önler. Üstelik, yalnızca 32 hücre bileşeni olduğundan kolayca monte edilip sökülebilir.
OTD'de yer alan kalibrasyon kontrol cihazıyla tan delta, direnç ve iletkenlik sonuçlarını doğrulamak için hızlı bir ölçüm gerçekleştirebilirsiniz. Kalibrasyon için onaylı bir servis merkeziyle sahada servis olanağı, gerektiğinde ölçümleri ayarlama ve arıza süresini en aza indirme fırsatına sahip olmanızı da sağlar. Üstelik OTD, hiçbir ekstra maliyet olmadan Megger'in varlık ve veri yönetimi yazılımı PowerDB Lite ile birlikte gelir ve sonuçları indirip yazdırmanız için mükemmel bir araç sunar. Dahası, hızlı tablolu gezinti menüsü ve telefon tipi bir tuş takımı aracılığıyla hızlı metin girişi sayesinde kullanımı kolaydır.
OTD test setleri, aşağıdaki uluslararası test standartlarını destekleyecek şekilde standart test dizileri önceden yüklenmiş halde gelir:
- IEC 60247:2004
- IEC 61620:1998
- ASTM D924-08
- ASTM D1169:2002
- BS 5737:1979
- JIS C2101:1999
- VDE 0380-2:2005_01
- IS 6262:1971
- IS 6103:1971
Bu standartların yanı sıra OTD, müşteri tarafından yapılandırılabilen 6 adede kadar test dizisini destekler.
OTD ile ne ölçülür?
OTD, bir yağdan geçen ve kirlenme veya bozulmanın göstergesi olan kaçak akımı ölçer. Daha açık bir ifadeyle nem, reçine, vernik veya yağ oksidasyonuna neden olan diğer ürünlerin yanı sıra motor yağı veya akaryakıt gibi yabancı kirletici maddelerin varlığını ortaya çıkarır. Ancak bu testle saptanan sonuçlar spesifik değildir ve daha ziyade bir tarama testi olarak işlev görür.
Bu test uluslararası standartlar tarafından destekleniyor mu?
Evet, Tan Delta veya Dielektrik Dağılma Faktörü uluslararası ölçekte kabul görmüş bir testtir ve OTD; IEC, 60247, ASTM D924 ve 1169, JIS C2101, IS 6262 ve 6103, VDE 0380-2 ile uyumludur
OTD ne işime yarar?
OTD, gerilim ve akım sinüzoidal dalga formları arasındaki (Tan Delta) küçük uyuşmazlıkları algılar. Bu enerjinin bir kısmı ısı olarak kaybedilir ve bu kayıp, trafonun maruz kaldığı yükle doğru orantılıdır. Yük arttıkça kayıp da artar ve bu da söz konusu ünitenin daha çok ısınmasına neden olur.Soğutmanın yetersiz olduğu daha küçük üniteler, tehlikeli şekilde aşırı ısınabilir ve işlerin çığırından çıkması durumunda bir patlamaya bile yol açabilir. Ne yazık ki bu durum, bazı operatörlerin CT ve VT'lerde yaşadığı ciddi bir senaryodur ve kesinlikle kaçınılması gerekir.
Hücreyi nasıl saklamalı ve temizlemeliyim?
Yanıt Sürekli kullanımda olan hücreleri düzenli olarak temizleyin:Önerilen: Farklı izolasyon sıvılarını test ederken veya önceki numune kötü sonuçlar verdiğinde temizleyinÖnerilen: Test etmeden önce hücreyi 3 kez yıkayınÖnerilen: Hücreyi temiz bir sıvı örneği dolu halde saklayınÖnerilen: Farklı sıvıların test edildiği durumlarda hücre üzerinde zararlı etkisi olmayan bir çözücüyle dolu olarak saklayın.Önerilen: Düzenli olarak kullanılmayan hücreler temizlenmeli, kurutulmalı, monte edilmeli ve kuru, tozsuz bir dolapta saklanmalıdır.Not: Verimli oldukları bilindiği sürece birçok farklı tür temizleme prosedürü kullanılabilir.
Bir teste hazırlık sırasında hücreye temas açısından nelere dikkat etmeliyim?
Yanıt Önerilen: Elektrot yüzeylerine ve hücre bileşenlerine çıplak elle dokunmayın.Önerilen: Buhar veya toz kaynaklı kirlenmeyi önlemek için hücre bileşenlerini temiz ve kuru bir yüzeye yerleştirin.Önerilen: Kuru ve temizlenmiş bir hücreyi, bir sonraki numunenin iki hücre dolumuyla durulayın. Not: Yüksek viskoziteli sıvılar için daha uzun bir ön koşullama süresi gerekebilir.
Hangi çözücüleri kullanabilirim?
Yanıt Aşağıdaki gibi hidrokarbon çözücüler: 1. Hidrokarbon yağlar için beyaz ispirto (kaynama aralığı 60°C-80°C), n-heptan, siklohekzan ve toluen uygundur. 2. Organik esterler için etanol önerilir.3. Silikon sıvılar için toluen. Not: Diğer izolasyon sıvıları için özel çözücüler gerekebilir.
